4TZN、8TZN水密气密拉链

　

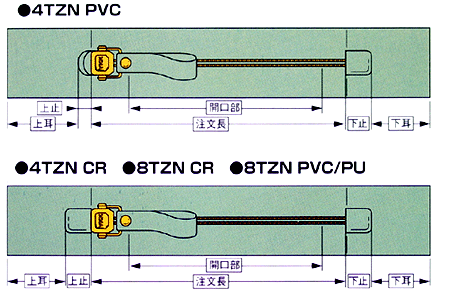

W-Seal 拉链（两端闭合）

 [单位：mm]

订货长度

开口部

上耳

下耳

上止端

下止端

滑块长

4TZN PVC W-SEAL

   L

L-68

 45

 45

4

10

16

4TZN CR W-SEAL

L-62

17

16

8TZN PVC W-SEAL

   L

L-59

 45

 45

12

11

19

8TZN CR W-SEAL

L-59

20

20

开口部：与元件长度不一，需要注意。
上止端的内侧贴有加强胶带， 因此要减去这个部分和滑块部分。

　

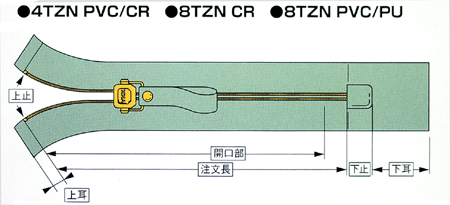

S-Seal 拉链（一端开口）

　

 [单位：mm]

订货长度

开口部

上耳

下耳

上止端

下止端

滑块长

4TZN PVC S-SEAL

   L

L-27

 10

 45

4.5

10

16

4TZN CR S-SEAL

L-22

16

8TZN PVC S-SEAL

   L

L-19

 25

 35

7.0

11

19

8TZN CR S-SEAL

 45

20

订货长度：产品长度减去下止端长度
开口部：产品长度减去下止端和滑块长度。

　

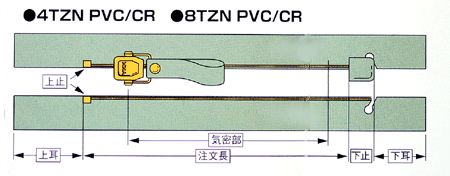

全开拉链

　

 [单位：mm]

订货长度

气密部

上耳

下耳

上止端

滑块长

4TZN PVC /CR

L

L-28.4

40

48

4.5

16

8TZN PVC/CR

L

L-35.7

40

48

7.0

19

将拉链合起来时，确认下耳的长度是否整齐，并慢慢地将拉手拉起。
“开”产品的特性中，拉链上下端部不持有气密性，因此使用时请确认所需要的气密大小。
尽量不要使用在开合较多的用途上。

　

特殊规格

代码

规格

BB○○F○○

指定链条的内外侧贴软皮（BUFF）  BB○○：内侧   F○○：外侧

BB25F12

指定内侧软皮25mm、外侧软皮12mm

BB28-1B

内侧软皮28mm   包装布内侧也贴软皮

2CV90-W

W-SEAL产品中，拐角角度为指定90度的U字型式样

CURV137

8TZN W-SEAL的中央部位，左右角度137度的带有曲线的产品

HOKYO

下止端侧带有加强胶带（No.4附胶带）

NOBF-UL

NOBUFF式样的UL规格产品

NOBUFF

链条部分无软皮

SEAL-0

S-SEAL式样中，无下侧封条，无下止端

SLSB-B

2个滑块尾部结合

SPBUFF

贴比标准规格更深一层的单面软皮（元件侧只有链条部分）

S-SEAL

只有下止端侧有封条的式样

S-SEAL1

只有S-SEAL的下耳元件侧贴软皮

S-SEAL2

S-SEAL的下耳两面都贴软皮

SSEAL1B

只有S-SEAL的下耳没有元件的一侧贴软皮

SS-SS

两端都开放的式样

U□□□

指定上耳□□□mm

W-SEAL

两端密闭式样

W-SEAL1

只有W-SEAL的上下耳元件侧贴软皮

W-SEAL2

W-SEAL的上下耳两面都贴软皮

WSEAL1B

只有W-SEAL的上下耳没有元件的一侧贴软皮

WS-SS

单侧密闭、单侧开放式样（与SLSB-B并用）

WS-SSTO

单侧密闭、单侧开放式样  有2个滑块，无前止端（时缩用？）

WS-SSBB

ES-SS和SLSB-B的复合代码

WS-WS

两侧都是W-SEAL的上侧封条式样（与SLSB-B并用）

产品目录以外的特殊规格的产品如有需要请与销售人员商量

　

 　

　

　

　
